FlexSim 2021 Update 2：GIS, 模板系统, 操作手柄，A*…

发布时间：

2021-08-09

FlexSim 2021 Update 2：GIS, 模板系统, 操作手柄，A*…

GIS
FlexSim 2021 Update 2推出了GIS模块，它是一个非常强大的建模新工具。适用于供应链、内物流以及其他任何需要考虑运输时间、距离等因素的物流运输场景。

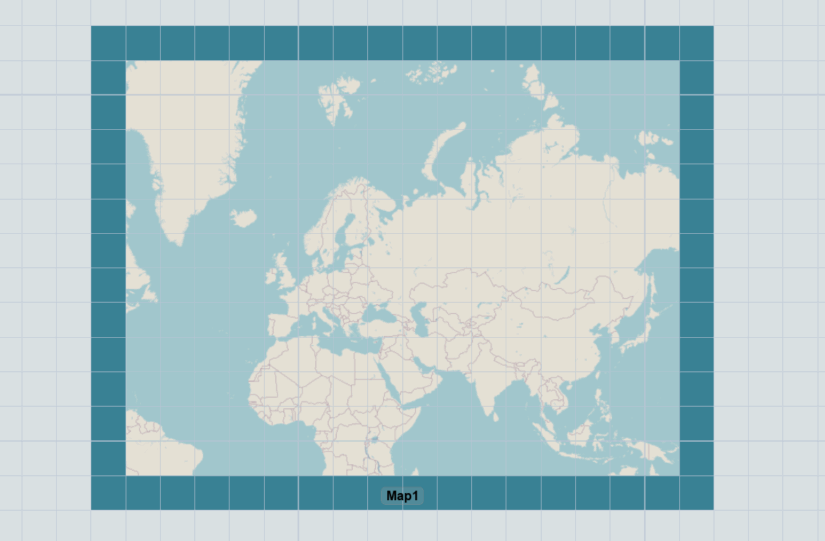

1.GIS模块建模以新的Map（地图）实体为中心展开，可以将其从实体库中直接拖拽到3D建模区。鼠标左键单击选择Map并拖动，可以平移地图的位置，使用鼠标滚轮可以放大到特定位置。

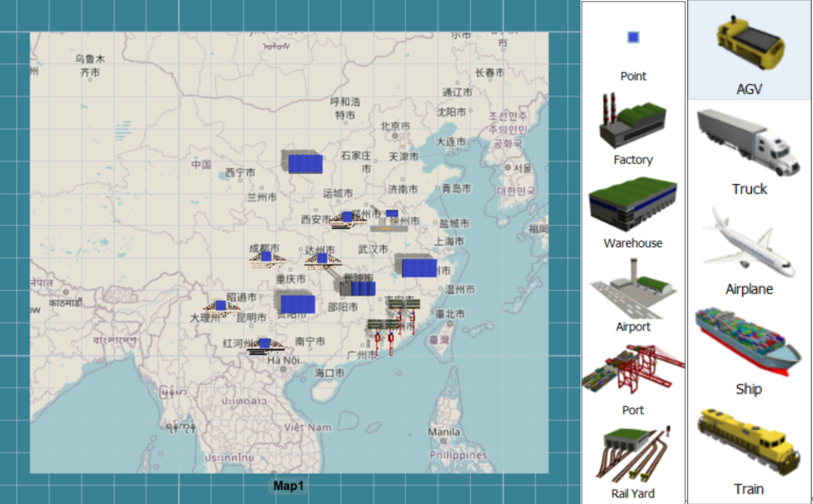

2.建模的其他主要实体还有Points（位置点），可以将其从实体库中拖到地图上。这些位置点在库中还有不同的3D外观，同时也支持用户自定义导入，可以增强在地图上的视觉效果。任务执行器可以连接到任意一个位置点，同时实体库还增加了多种任务执行器实体外观。

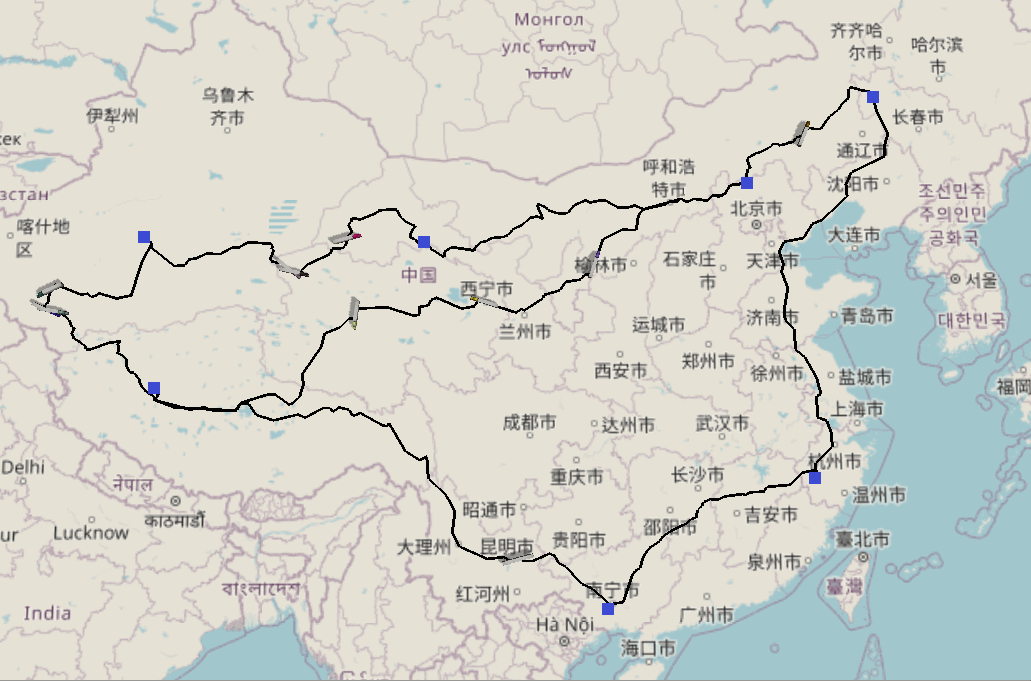

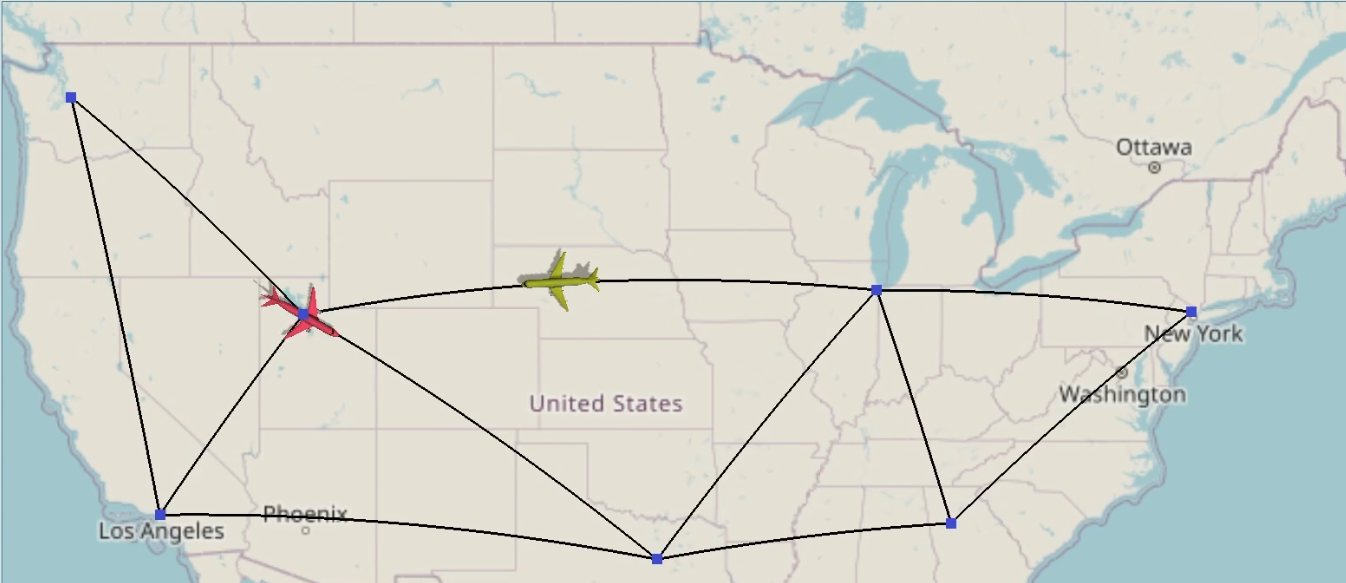

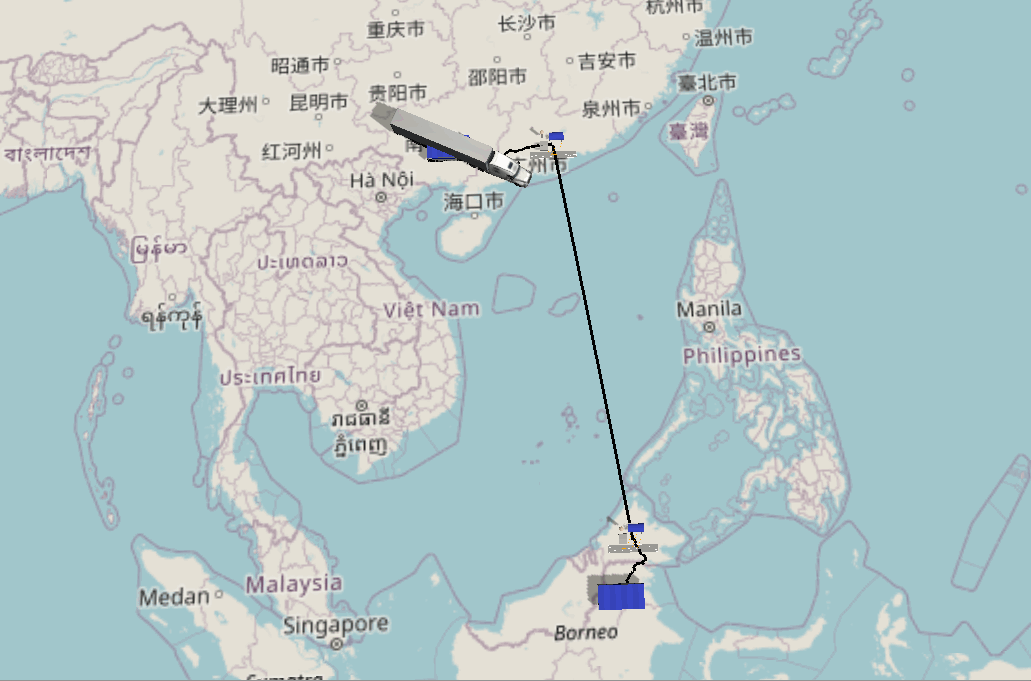

3.GIS模块支持三种类型的运输方式，包括最常见的公路运输和航空运输。为方便您使用，公路运输方式将会从预先配置好的路线服务器中下载道路信息，卡车或其他道路车辆将在两个连接点之间走最短路径。航空运输方式下，您可以在GIS导航器属性中调整航线计算方式，包括平均速度和成本计算。

模板系统（Template System）
添加了用于从其他实体继承属性的模板系统，这将为批量管理类似实体的模型节省大量时间。实体现在可以成为许多其他实体的模板，并且这个模板的每个实例都将继承它的属性。更改模板参数——实例属性也会同步被更新。该系统非常适合传送带。您可以使用它来自定义传送带段并使其成为整个传送带类型的模板。它也很灵活——例如，所有传送带段可以继承相同的速度，但不同的传送带段可能从其他模板继承它们的宽度。

全新的操作手柄

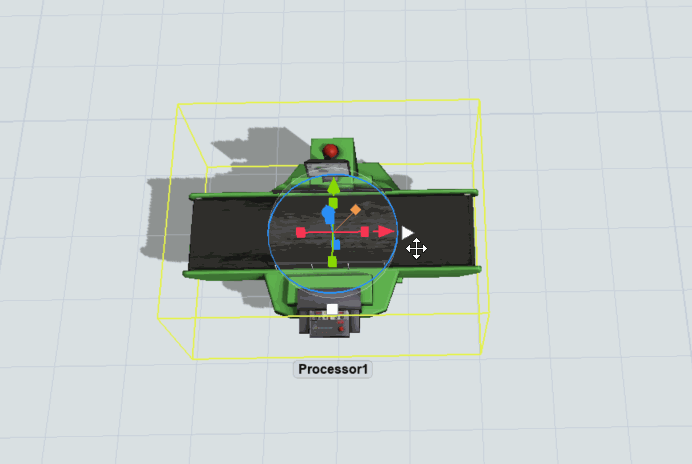

我们更新了用于在 3D 视图中移动、旋转和缩放实体的箭头。

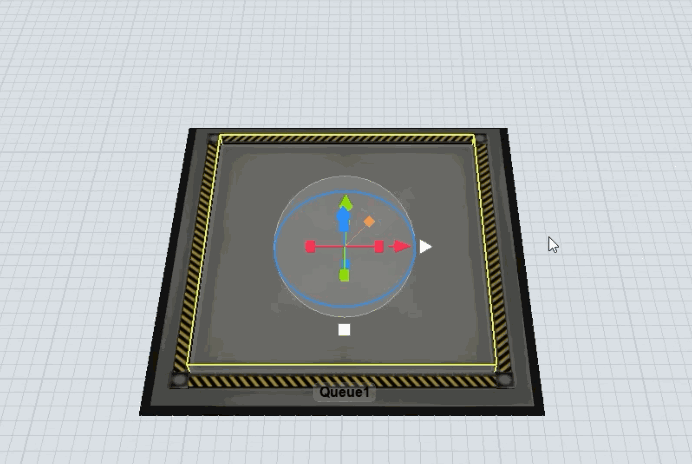

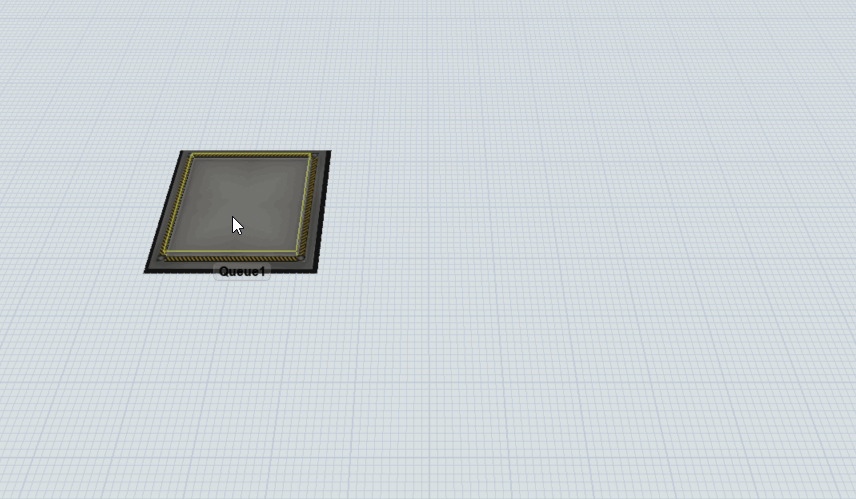

1.单击并拖动灰色半透明球体中的任意位置，拖动实体。

2.单击并拖动球体周围的蓝色半球线，在Z轴上旋转对象。

3.球体内的红色、绿色和蓝色操作手柄用于控制 X、Y 和 Z 轴 - 单击并拖动箭头，沿该特定轴移动实体，并使用立方体形状的图标沿该轴调整大小。单击并拖动橙色操作手柄可等比缩放实体。

4.还有一些我们认为您会喜欢的新功能。

A*
A* 在此版本中获得了多项改进。A* 网格现在具有 X 轴和 Y 轴的节点间距选项，因此您可以设置矩形节点。障碍物都可以添加到属性表中，它们也可以在我们之前展示的新模板系统中使用。障碍物还可以放在容器内，这也适用于模板系统。在您构建 A* 系统时，这应该会增加很多灵活性。

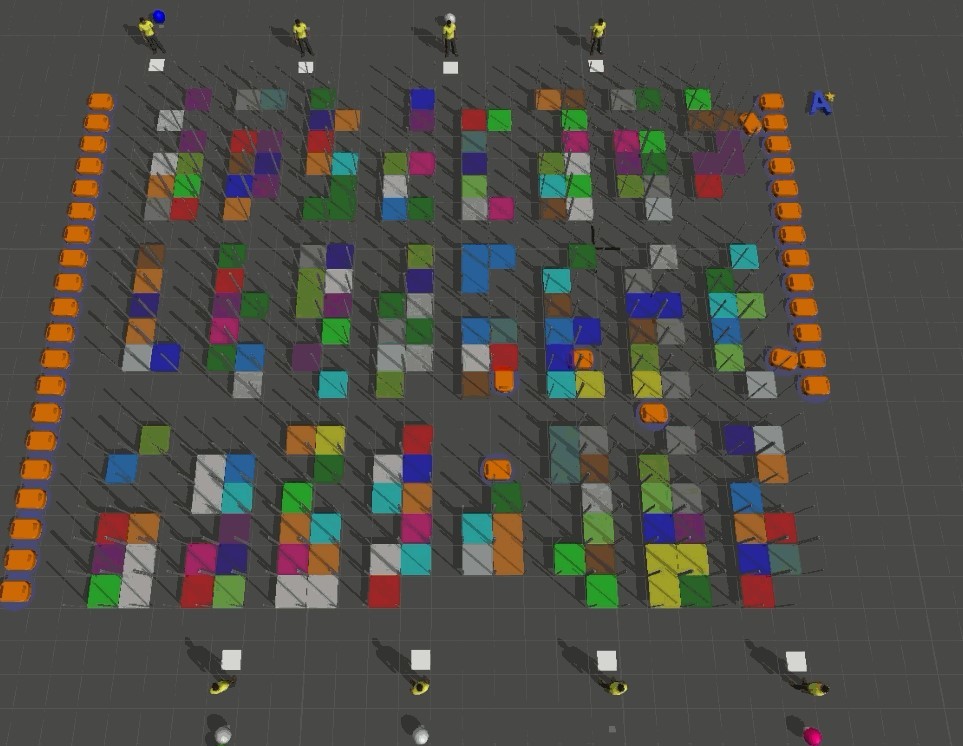

您还可以在 A* 网格中动态添加和删除障碍。一个典型的应用场景是在 Kiva 系统中，其中一个空的 AGV 可以在任何地方行驶，但是一旦装载了物品，它必须在直通车道上行驶。

AGV
AGV 网络属性现在包括位于常规选项卡中的路径成本选项。如果您选中按速度划分的框，FlexSim 将为您的 AGV 找到最快的路线而不是最短的路线。您还可以使用“自定义路径成本”选项，这将允许您定义基于自定义路径的成本系数。AGV 网络属性中还有一个名为“条件规则”的新选项卡，允许您根据模型状态或 agv 状态等"关闭"某些路径。

其他更新

1.添加了工具，用于自定义实体状态和图表

2.叉车属性面板添加了一个复选框，以实现叉车在行驶时货叉不会升降。
